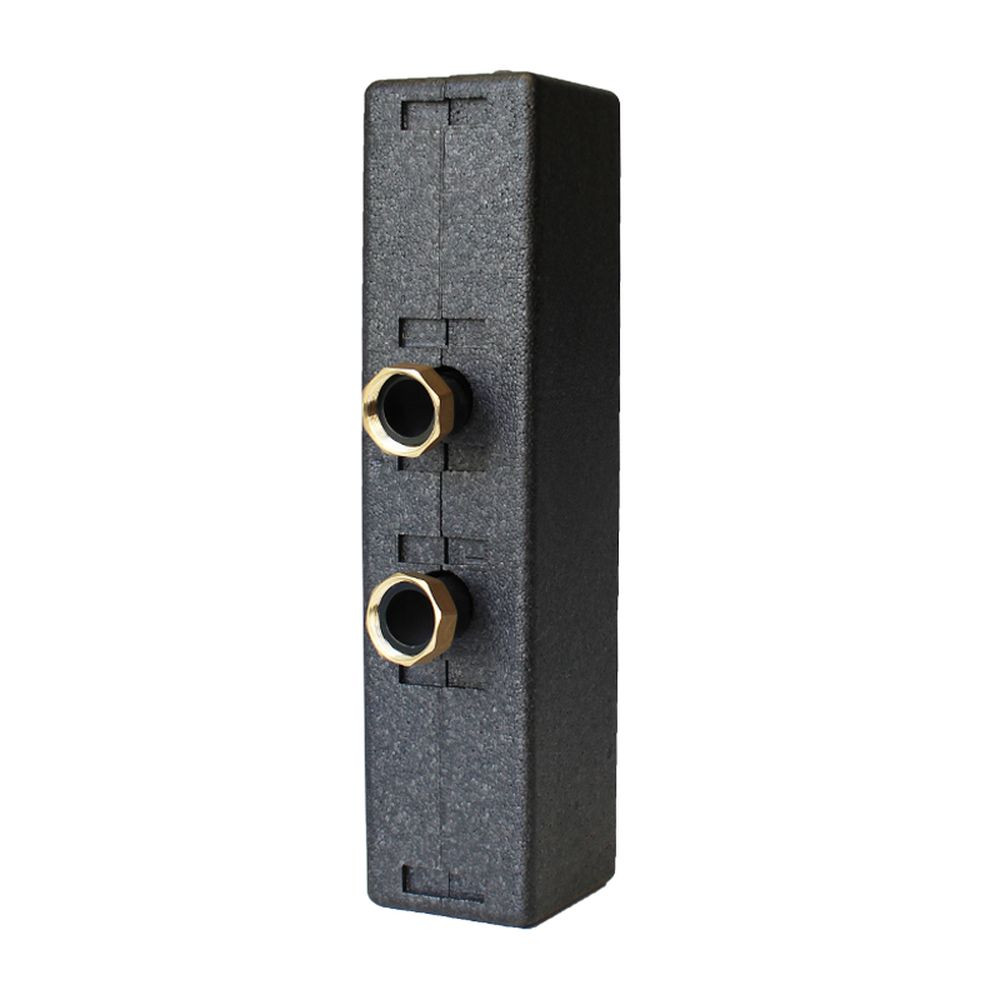

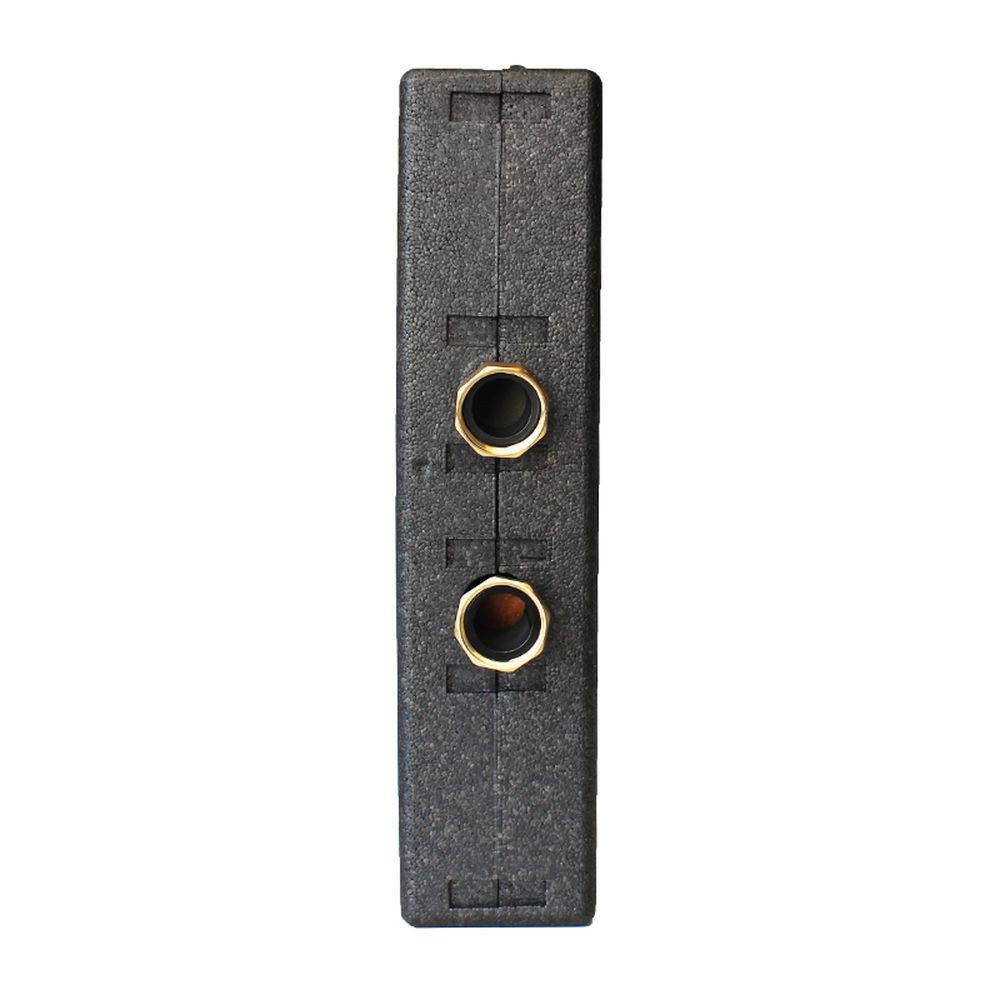

Стрелка гидравлическая ELSEN DN-25 3.5 м3/ч 82 кВт EWG25.00
- Штрихкод7930000000638
- Артикул EWG25.00
- БрендELSEN
- Страна производстваЕвросоюз
- АртикулEWG25.00
- МатериалСталь
- Гарантийный срок2 года
Характеристики
- Основные
- Потребительские
- Область примененияОтопление и водоснабжение
- Назначение и соответствиедля разделения котлового контура и отопительных контуров, сепарации растворенных в теплоносителе газов, удаления взвешенных частиц из системы отопления, температуры обратной линии котла для предотвращения низкотемпературной коррозии
- Производительность
- Мощность82 кВт
- Расход3,5 м3/час
- Монтажные
- Тип резьбыВнутренняя
- Макс. рабочая температура110 °С
- Макс. рабочее давление6 бар
- Межосевое расстояние125 мм
- Резьба присоединения1 1/2 дюйм
- Тип присоединенияРезьба
- Комплектность
- Количество в упаковке1
- Комплект поставкиГидравлический разделитель, Гайки накидные 1 1/2’’ для подключения к коллектору, Муфта переходная 1”ВРx1 1/2”ВР с уплотнениями, Комплект теплоизоляции
- Набор крепежных элементов в комплектеНет
- Наличие BIM моделиНет
- Вес и габариты товара
- Высота товара13.5 см
- Ширина товара20.5 см
- Глубина товара15 см
- Масса товара (нетто)3.945 кг
- Вес и габариты упаковки
- Высота упаковки товара13.5 см
- Ширина упаковки товара15 см
- Глубина упаковки товара20.5 см
- Масса товара с упаковкой (брутто)3.945 кг
- Код ТН ВЭД и маркировка ЧЗ
- Честный знакНет
- Код ТН ВЭД8481809907
- Разрешительная документация
- Декларация соответствияЕАЭС N RU Д-IT.РА07.В.10030/23
- Ссылка на декларацию на сайте Росаккредитациhttps://pub.fsa.gov.ru/rds/declaration/view/18066776/common
- Срок действия декларации по31.08.2028
Описание
Гидравлический разделитель Smartbox 3.5 представляет собой компенсационную камеру, предназначенную для создания независимых гидравлических контуров.
Он обычно используется, когда на одной и той же установке взаимодействуют насос первичного контура и один или несколько насосов вторичного контура.
Также гидравлический разделитель выполняет функцию сепаратора воздуха и шлама.
Гидравлический разделитель рассчитан на работу при максимальном давлении 0.6 МПа/6 бар и температуре теплоносителя до 110 °С.
Подключение к контуру нагревателя, 1” внутренняя резьба, находится слева.
Подключение к контуру потребителя, 1 1/2” накидная гайка, располагается справа.
КОМПЛЕКТ ПОСТАВКИ
- 1. Упаковка - 1 шт.
- 2. Паспорт. Руководство по монтажу и эксплуатации - 1 шт.
- 3. Гидравлический разделитель в составе: • Гидравлический разделитель - 1 шт. • Гайки накидные 1 1/2’’ для подключения к коллектору - 2 шт. • Муфта переходная 1”ВРx1 1/2”ВР с уплотнениями – 2 шт. • Комплект теплоизоляции – 1 шт.
КОНСТРУКЦИЯ

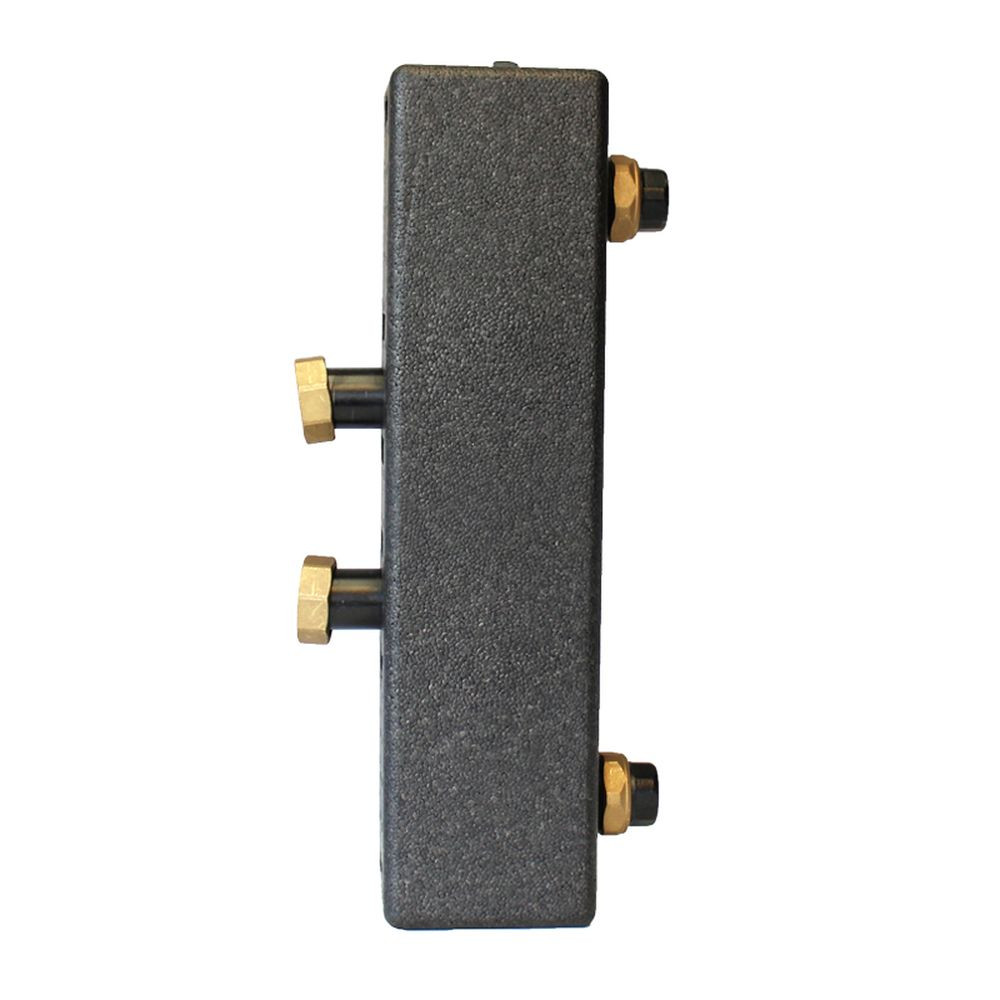

Гидравлический разделитель представляет собой ёмкость с четырьмя патрубками – два для подключения первичного (котлового) циркуляционного контура и два для присоединения вторичного контура системы теплопотребления.
Кроме основных патрубков гидроразделитель снабжен штуцерами с резьбой для установки воздухоотводчика, дренажного крана и контрольного термометра.
