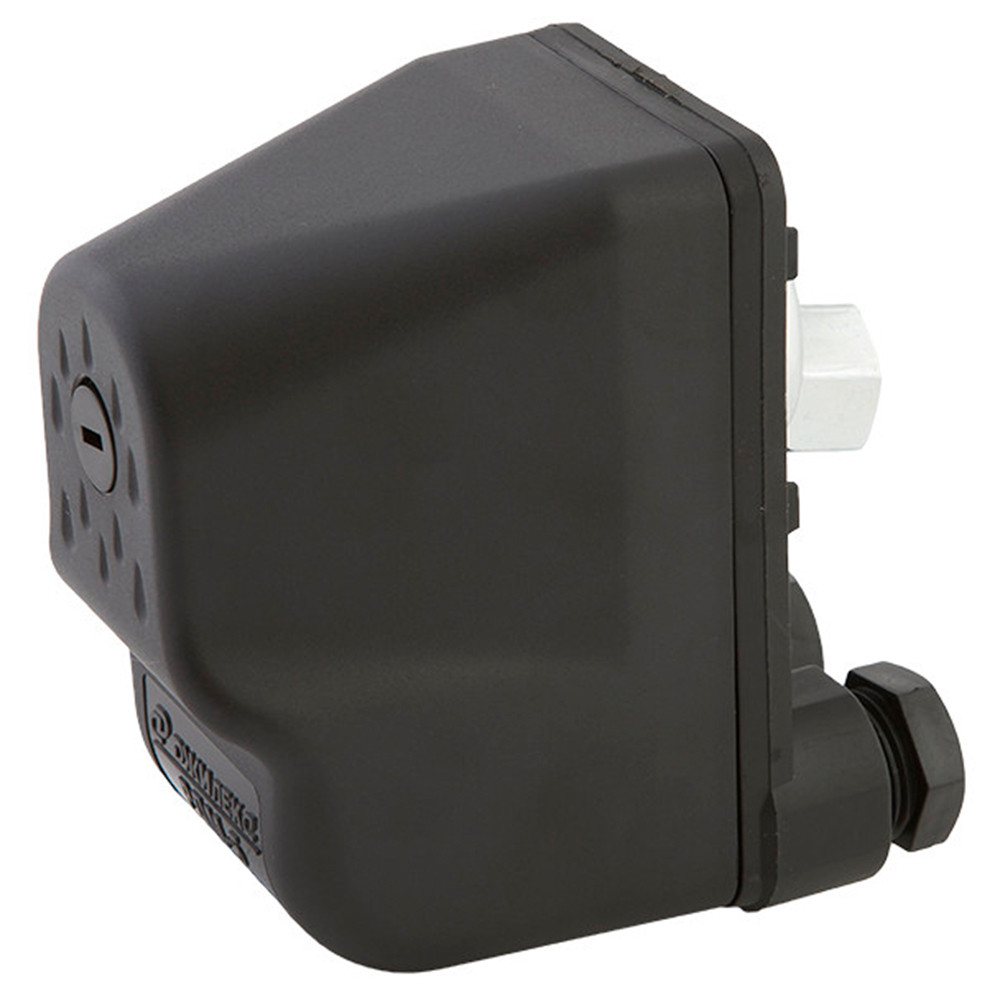

Реле давления ДЖИЛЕКС PДM 5 (2-х полюсное 1,4 - 4,6 атм.)
Характеристики
- Основные
- БрендДЖИЛЕКС
- Артикул9002
- СерияРДМ 5
- Тип устройстваРеле давления
- Материал корпусаПластик
- Диапазон регулирования давления1,00 - 5,50 бар
- Цвет корпусаЧерный
- Гарантийный срок12 мес
- Страна производстваРОССИЯ
- Потребительские
- Область примененияВодоснабжение
- Назначение и соответствиеСистемы водоснабжения
- Диапазон рабочей температурыот 1 до 35 °С
- Дополнительные
- Гарантийный документГарантийный талон
- Режимы
- Автоматический режимДа
- Индикация
- Индикация включенияНет
- Защита и безопасность
- Монтажные
- Макс. рабочее давление5,5 бар
- Резьба присоединения1/4 ВР дюйм
- Максимальный ток16 А
- Напряжение электропитания220 - 240 В
- Сетевой кабельНет
- Тип присоединенияРезьба
- Температура окружающей средыот 1 до 40 °С
- Макс. потребляемая мощность насоса1.1 кВт
- Комплектность
- Наличие BIM моделиНет
- Вес и габариты товара
- Высота товара9 см
- Ширина товара9 см
- Глубина товара5 см
- Масса товара (нетто)0.43 кг
- Вес и габариты упаковки
- Высота упаковки товара6 см
- Ширина упаковки товара10 см
- Глубина упаковки товара10 см
- Масса товара с упаковкой (брутто)0.44 кг
- Код ТН ВЭД и маркировка ЧЗ
- Честный знакНет
- Код ТН ВЭД9032200000
Описание
Реле давления для скважинного насоса управляет его работой. Оно автоматически включает насос в момент понижения давления воды в системе водоснабжения до установленного предела, а также останавливает электронасос при превышении верхнего предела настройки.
Особенности использования реле управления насосом
Для работы реле давления РДМ 5 не требуется первоначальная настройка, так как настройки заданы производителем. Включение — 1,4 бар. Выключение — 2,8 бар.
На реле давления можно настроить верхние и нижние границы давления, вращая гайки регулировки, находящиеся внутри корпуса прибора.
Для удобства настройки реле и визуального контроля давления также рекомендуется установить манометр.
Рабочий диапазон давления: 1,0 - 5,5 бар.
Температура рабочей среды: +1 + 35°С.
Присоединительные размеры: 1/4 (внутр).
Подключение
Подключение реле давления к насосной станции не требует сложных навыков и специальных инструментов. Оно осуществляется через стандартный пятивыводной штуцер. Кабель питания подсоединяется к розетке европейского типа с заземлением — к клеммам с индексом “L” и “N”. Сетевой кабель от насоса присоединяется к клемме “Motor”. Отдельно есть клемма для заземляющего провода.
Реле давления для погружного насоса не рекомендуется устанавливать в местах повышенной влажности. Это может привести к самопроизвольному залипанию контактов и преждевременному выходу устройства из строя.
