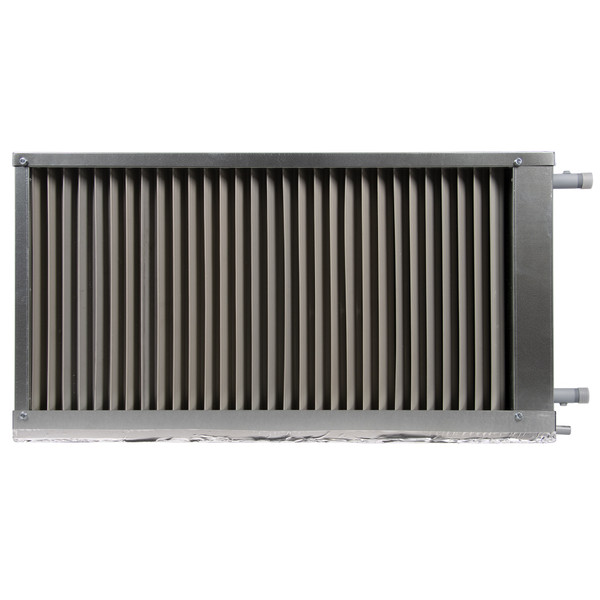

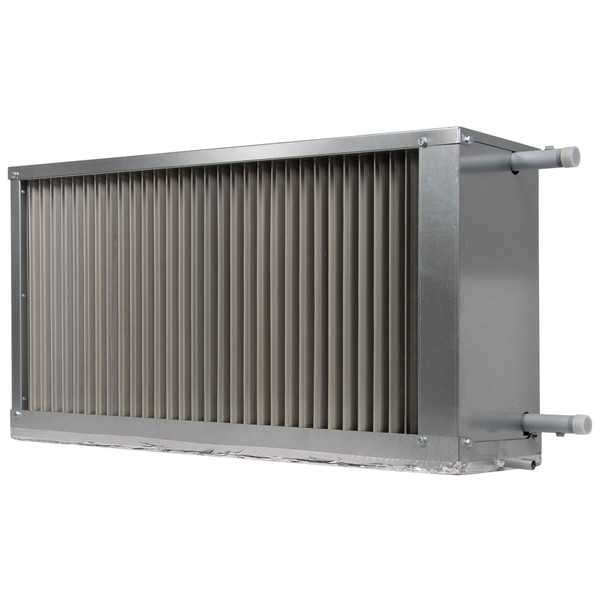

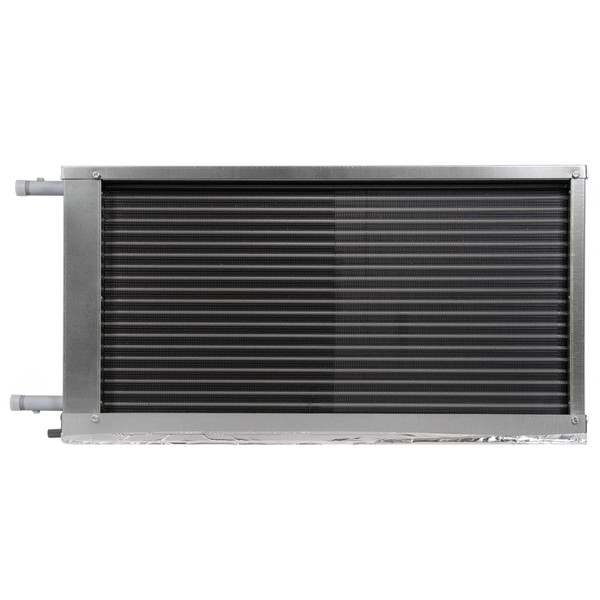

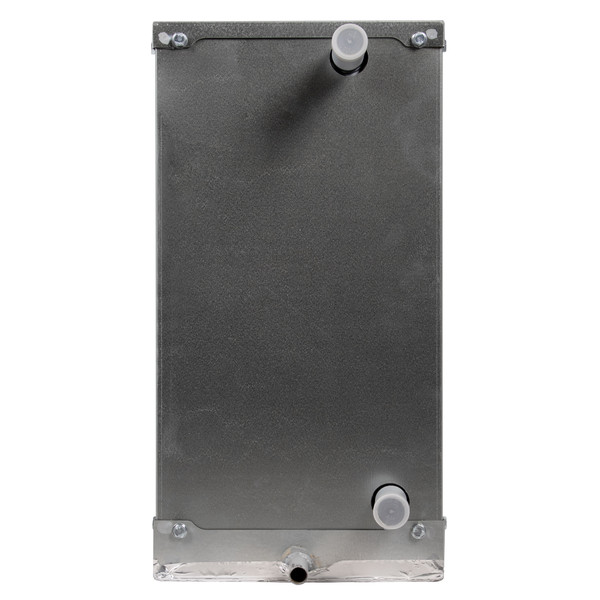

Охладитель водяной для прямоугольных каналов SHUFT WHR-W 900x500-4

Характеристики

• Основные
  • БрендSHUFT
  • СерияWHR-W
  • Тип канального охладителяВодяной
  • Тип нагревательного элементаМедно-алюминиевый теплообменник с механически расширенными трубами
  • Материал корпусаОцинкованная сталь
  • Материал теплообменникаМедно-алюминиевый
  • Гарантийный срок12 мес
  • Срок службы10 лет
  • Страна производстваРОССИЯ
• Потребительские
  • Область примененияПолупромышленное оборудование
  • Вид каналаПрямоугольный
• Дополнительные
  • Шаг оребрения теплообменника2.1 мм
• Производительность
  • Аэродинамическое сопротивление теплообменника95 Па
  • Гидравлическое сопротивление теплообменника31 кПа
  • Макс. расход воздуха4365 м3/час
  • Мощность теплообменника21.3 кВт
  • Расход воды3,7 м3/час
  • Скорость воздуха в воздухонагревателе2.7 м/с
  • Температура воздуха после теплообменника18.3 °С
• Монтажные
  • Вариант размещенияГоризонтальное
  • Мощность нагревателя21.3 кВт
  • Макс. потребляемая мощность21300 Вт
  • Макс. рабочее давление60 Па
  • Типоразмер900*500 мм

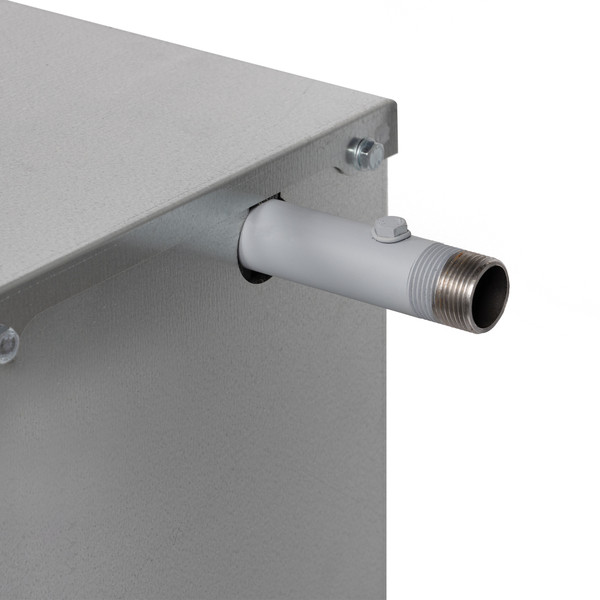

  • Вход/выход теплообменника1 (внешняя) дюйм
  • Диаметр патрубка для отвода конденсата20 мм
  • Макс. напор60 Па
  • Напряжение электропитания220 - 240 В
  • Напряжение электропитания380 - 400 В
• Комплектность
  • КаплеуловительДа
  • Отвод конденсатаДа
  • Наличие BIM моделиНет
• Вес и габариты товара
  • Высота товара59 см
  • Ширина товара31.6 см
  • Глубина товара117 см
  • Масса товара (нетто)37.2 кг
• Вес и габариты упаковки
  • Высота упаковки товара63 см
  • Ширина упаковки товара126.5 см
  • Глубина упаковки товара35 см
  • Масса товара с упаковкой (брутто)37.5 кг
• Описания для сайтов
  • Текстовое описание товара
    Строгий, лаконичный дизайн в стиле хай-тек сделают его настоящий находкой для минималистичных современных интерьеров городской квартиры или загородного дома. Минимум декора и строгие, прямые линии придают порталу завершенный, изысканный вид. Украшен псевдоколоннами, иллюзия которых создается за счет визуального разделения боковых частей портала.
    <h4>Область применения</h4><p>Охладители серий WHR-W, WHR-R устанавливаются непосредственно в прямоугольные каналы систем приточной вентиляции жилых, общественных и производственных помещений, в которых требуется охлаждение подаваемого воздуха.</p><h4>Описание</h4><p>Корпуса воздухоохладителей серий WHR-W и WHR-R изготовлены из оцинкованного стального листа.</p><p>Теплообменник выполнен из медных труб с алюминиевым оребрением. Стандартно имеет трехрядное исполнение. Шаг оребрения составляет 2,1 мм (вместо общепринятого для наборных систем вентиляции 2,5 мм). Уменьшенный шаг позволяет существенно увеличить теплоотдачу и оптимизировать массогабаритные показатели при незначительном увеличении аэродинамического сопротивления теплообменника. Для увеличения теплоотдачи трубы механически расширены и тем самым жестко соединены с оребрением. Пайка калачей теплообменника осуществляется припоем с 2 % содержанием серебра, что обеспечивает высокое качество паяных деталей.</p><p>В качестве теплоносителя водяных охладителей могут использоваться как вода, так и незамерзающие смеси. Максимальное рабочее давление 16 бар. Все охладители испытаны на герметичность при давлении 24 бар.</p><p>Блок каплеуловителя изготовлен из отрезков пластикового профиля шириной 100 мм, установленных с шагом 33 мм по всей ширине теплообменника. Пластиковый профиль имеет специальное криволинейное сечение, что позволяет задерживать капли влаги при прохождении воздуха через теплообменник и блок каплеуловителя. Влага стекает и скапливается в поддоне из оцинкованной стали с патрубком для отвода конденсата. Наружная поверхность поддона покрыта теплоизолирующим материалом.</p><p>Подвод хладагента в стандартном исполнении – слева по ходу движения воздуха.</p><p>Регулирование температуры воздуха с помощью водяных охладителей осуществляется посредством изменения температуры теплоносителя, поступающего в теплообменник. Обычно это реализуется за счет происходящего в смесительном узле смешивания в необходимых пропорциях холодного прямого и нагретого обратного потоков теплоносителя.</p><h4>Преимущества</h4><ul class="ul"><li>Прочный корпус из оцинкованной стали.</li><li>Шаг оребрения 2,1 мм.</li><li>Устанавливаются непосредственно в канал.</li><li>Медно-алюминиевый теплообменник.</li><li>Наружная поверхность дренажного поддона покрыта теплоизолированным материалом.</li><li>Встроенные патрубки для отвода воздуха и слив теплоносителя.</li><li>Изготавливаются в восьми типоразмерах и стандартно имеют 3-рядное исполнение.</li></ul><h4>Монтаж</h4><p>Воздухоохладители поставляются готовыми к подключению. Охладители устанавливаются внутри помещения. Монтаж воздухоохладителя осуществляется путем его крепления к ответным фланцам воздуховодов или других агрегатов вентиляционной системы. Рекомендуемое при монтаже расстояние до решетки, отвода или другого вентиляционного устройства должно быть не менее диагонального размера охладителя.</p><p>Воздух, проходящий через теплообменник, не должен содержать в себе клейких, абразивных, волокнистых или агрессивных примесей. Перед охладителем требуется установка фильтра для защиты охладителя от загрязнения и, как следствие, снижения его производительности.</p><p>Водяные воздухохладители следует монтировать в горизонтальном положении для обеспечения отвода воздуха и конденсата. Если при монтаже водяных воздухоохладителей устанавливается воздухоотводчик, то он должен монтироваться в наивысшей точке. Рекомендуется выбирать конфигурацию водяного охладителя с общим движением хладагента навстречу потоку воздуха.</p><h4>Сертификат</h4><p>Декларация о соответствии ТР ТС.</p>
• Код ТН ВЭД и маркировка ЧЗ
  • Честный знакНет
  • Код ТН ВЭД8419500000
• Разрешительная документация
  • Декларация соответствияЕАЭС N RU Д-RU.РА09.В.48098/24
  • Ссылка на декларацию на сайте Росаккредитациhttps://pub.fsa.gov.ru/rds/declaration/view/19489582/common
  • Срок действия декларации по14.10.2029
