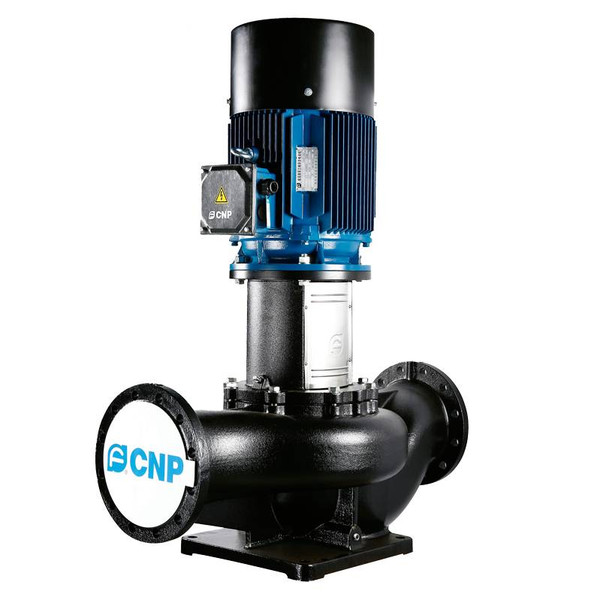

Насос циркуляционный CNP TD 80-18G/2, 4 кВт, 3х380В, 50 Гц, чугун, 12 бар
- Штрихкод4660294176964
- Артикул TD80-18G/2SWHCJ
- Гарантийный срок2 года
- Макс. производительность70 м3/час
- Макс. вертикальный напор жидкости21 м
Характеристики
- Основные
- Потребительские
- Область примененияОтопление, кондиционирование, охлаждение
- Тип насосаЦиркуляционный
- Технологии
- Тип ротораСухой
- Производительность
- Макс. производительность70 м3/час
- Управление
- Вид управленияОтсутствует
- Защита и безопасность
- Защита от сухого ходаНет
- Защита от перегреваНет
- Клапан обратного потокаНет
- Монтажные
- Комплектность
- Наличие BIM моделиНет
- Вес и габариты товара
- Высота товара61.8 см
- Ширина товара15.6 см
- Глубина товара40 см
- Масса товара (нетто)70 кг
- Вес и габариты упаковки
- Высота упаковки товара45 см
- Ширина упаковки товара77 см
- Глубина упаковки товара53 см
- Масса товара с упаковкой (брутто)80 кг
- Код ТН ВЭД и маркировка ЧЗ
- Честный знакНет
- Код ТН ВЭД8413705100
- Разрешительная документация
- Декларация соответствияЕАЭС N RU Д-CN.РА09.В.77400/24
- Ссылка на декларацию на сайте Росаккредитациhttps://pub.fsa.gov.ru/rds/declaration/view/19522169/common
- Срок действия декларации по12.11.2029
Описание
Насос циркуляционный CNP серии TD50-24G/2 одноступенчатый, центробежный, рядный, с соосным размещением патрубков («ин-лайн»), оборудованный стандартным двигателем и рабочим колесом из чугуна.
Насос вертикальный циркуляционный CNP серии TD50-24G/2 одноступенчатый центробежный насос типа «inline», который оборудован стандартным электродвигателем и торцевым уплотнением. Конструкция данного насоса с «сухим» ротором делает его менее чувствительным к включениям в перекачиваемой среде по сравнению с подобными насосами с «мокрым» ротором. Насос сконструирован так, чтобы его можно было снять с трубопровода без разборки системы. Следовательно, даже для самых больших насосов сервисные работы могут быть проведены лишь одним человеком.
Особенности конструкции
Насосы серии ТD являются моноблочными, и состоят из стандартного асинхронного электродвигателя и насосной части, которые соединены переходным фланцем. Входной и выходной патрубки имеют одинаковые диаметры и расположены на одной линии. Концевое уплотнение вала -торцовое, одинарное, неразгруженное. Уплотнение насосной камеры -уплотнительное кольцо круглого сечения. Вал насоса жёстко соединён с валом электродвигателя при помощи специальной муфты. Конструкция насоса позволяет снять головную часть насоса (двигатель с переходным фланцем и рабочим колесом) без полного демонтажа с трубопровода. При техническом обслуживании для изоляции от трубопровода может использоваться глухой фланец. Размер соединительных фланцев насосов соответствует стандарту GB / Т 17 241 .6, ISO7005-2 класс давления - PN16. Диаметры входа и выхода продукции соответствует стандартному размеру.
Насосы могут поставляться со шкафом управления, обеспечивающим защиту от «сухого хода», несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирование двигателя.
Применение
Насос вертикальный циркуляционный CNP серии TD50-24G/2 используюется для циркуляции в котельных, центральных тепловых пунктах, в подкачивающих насосных станциях центрального отопления. В контурах циркуляции технологического охлаждения (градирни-теплообменники). В системах циркуляции кондиционирования (чиллер-фанкойл). Возможно применение в системах пожаротушения и повышения давления.
Перекачиваемые жидкости:
Чистые, маловязкие, неагрессивные и взрывобезопасные жидкости без твердых или длинноволокнистых включений
Перекачиваемая жидкость не должна механически или химически воздействовать на материал электронасоса
Если кинематическая вязкость или плотность перекачиваемой жидкости выше, чем у воды, гидравлические характеристики электронасоса уменьшаются, а потребляемая мощность – увеличивается.
